Вступление

Однако следует знать, что в данном случае имеется ограничение. Часто на такие системы ставят контролеры с сервоприводами, которые меняют температуру автоматически в зависимости от погоды, температуры в доме и т. В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.
В интернете есть множество готовых калькуляторов.
Термостатический кран при оборудовании водяного теплого пола играет важную роль.
При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Не будет ли уходить тепло через трубы которые проложены в песке под стяжкой?
Для одного помещения выбирается не слишком дорогое и сложное оборудование. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности.
Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами.
Теплые полы, как дополнительный или даже основной источник тепла, в частном доме выбирают за удобство и комфорт.
Как подключить радиатор отопления с наибольшей эффективностью

Как работает такая система

Движение воды в магистрали парового отопления может происходить без использования циркуляционного насоса, в соответствии с базовыми физическими законами. Знание основ подобных процессов дает возможность правильно рассчитать систему отопления на все случаи жизни.

Главное качество жидкости– это снижение коэффициента плотности при повышении количества градусов. Чем вода сильнее нагревается, тем ниже ее плотность. Генерируется дифференциация напряжения между холодной и нагретой жидкостью. Первая течет самопроизвольно к теплообменнику, при этом вытесняя горючую воду, она движется по магистрали.

При такой циркуляции существует различия в давлении между различными жидкостям. Любой такой контур можно дифференцировать по блокам:

Вода поднимается, нагревая трубы.
По холодным трубам она движется вниз.

Разграничивающий элемент – это крайние точки общего контура (верх и низ).

При создании системы с простым кругооборотом, решается задача достижения дифференциации между водой, которая имеет разные температуры.

Одним из базовых блоков в подобных системах делается базовый стояк – это перпендикулярно зафиксированная труба, которая проводит воду вверх от теплообменного блока. Коллектор разгона обладает повышенной температурой, его «закутывают» в утеплитель особенно тщательно, если вода подается, минуя несколько этажей.

Как правило, система создается так, чтобы верхняя точка коллектора соответствовала верней точке всей магистрали. Там устанавливают выход на бак, также возможно поставить клапан, который будет управлять отводом лишнего воздуха.

Следует учитывать, чтобы блок с высокой температурой самого контура не соприкасался с элементов, по которому движется остывшая вода. Нижня точка магистрали соприкасается с теплообменником, инсталлируется в нагревающий агрегат.

Подключение обогреваемого пола к естественно циркулирующему отоплению

Монтаж такой схемы требует дополнительных затрат, чтобы обустроить безопасное использование комбинированного отопления. В некоторых случаях вода закипает, происходит разрушение труб, котла, приводящие к взрывам.
Идеальное решение обустройства подогреваемого пола в доме – устройство системы, работающей в штатном режиме при отключении электричества.
Для работы радиаторного отопления делают от котла трубопровод с уклоном, чтобы циркулировала вода, а для водяного пола требуется насос, перекачивающий теплоноситель.
Здесь возникает опасность: при отключении электричества вода в котле греется, а насос не циркулирует – происходит авария. Чтобы такой ситуации не возникло, дополнительно устанавливают обратный клапан, открывающийся при отключении насоса.

Коллекторный шкаф

Для снижения температуры воды на контур теплого пола устанавливают термостатический клапан, перекрывающий поток воды при повышении установленных параметров. Еще устанавливают клапаны обезвоздушивания. Все это монтируют в распределительный шкаф.
Для слаженной одновременной работы систем отопления (теплый пол, радиаторы) используют две разные подсистемы с установкой коллекторов. Это дает возможность четче регулировать поток в каждом контуре. С помощью трехходового смесительного клапана контролируется температура отдельно в радиаторах и теплом полу. Благодаря автоматике клапана температура воды соответствует потребностям каждой из систем.

Подсоединение к электрической цепи теплого пола пленочного типа

Теплый пол пленочного вида является относительно новым изобретением. Он изготовлен из специальной нагревательной пленки. С подключением этой системы могут возникнуть проблемы даже у самых опытных строителей. Для того, чтобы сделать это без проблем, нужно обязательно разобраться с самой системой пленочного теплого пола.

Последовательность выполнения работ при укладке электрического теплого пола

Система пленочного теплого пола состоит из специальных карбоновых и биметаллических нагревательных элементов, которые запаяны в специальный термостойкий материал. По краям пленки располагаются контакты из меди. С их помощью устройство подключается к сети.

Собственно подключение осуществляется за счет припаивания проводов к клеммам и вывода их к терморегулятору. Особенностью укладки является применение подложки, которая имеет поверхность из фольги. Это решение позволяет отражать тепло от нижней поверхности и полностью его направлять на обогрев пола.

Термодатчик устанавливается, как правило, в специальном углублении под самой пленкой, но не исключены варианты его расположения и на поверхности. Также этот вид может резаться по специальным меткам, которые нанесены производителем. Они расположены на расстоянии до 30 см друг от друга. Когда укладка выполнена, можно проводить подсоединение листов параллельным способом.

Решение сделать в доме теплый пол всегда было оправданным. Это удобно, практично и довольно экономно. А если есть в доме дети, теплый пол позволит родителям не беспокоиться о том, что они замерзнут и заболеют.

Паук

Разводка, при которой вода подается на каждую батарею индивидуально при естественной циркуляции теплоносителя, называется паук.

При такой схеме емкость расположена в чердачном помещении, точно в центре периметра здания. К ней присоединены стояки определенного сечения (от батарей, радиаторов). Вода, которая уже остыла, течет обычным способом и попадает в горизонтальную магистраль.

Принцип простой:

Вода нагревается в котле.
Поднимается в бак.
Затем расходится самотеком по трубам меньшего диаметра.

Такая схема идеально подходит для объекта с небольшим количеством этажей

На подаче присутствует только стояк крупного размера, он ведет от котла к емкости. Трубы при этом могут быть диаметром до 25 мм. На ответвления нередко используют трубы ПВХ или металлопластик.

Из недостатков этой системы с естественной циркуляцией можно вспомнить:

Наличие большого числа стыков.
Применяется много труб разных диметров.
Требуется много утеплителя.
Обязательно в здании должно присутствовать чердачное помещение.

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Как уместить «пирог» в комнату с низкими порогами

С данной проблемой сталкиваются практически все домовладельцы, решившие устроить напольное отопление в обжитом доме либо городской квартире. Суть вопроса: высоты порогов входных или межкомнатных дверей недостаточно для монтажа полноценного «пирога» теплых водяных полов со стяжкой (смотрим чертеж ниже).

Разберем состав монолитного греющего контура, располагаемого на межэтажном либо подвальном перекрытии:

Гидроизоляция – битумная обмазка, чаще – полиэтиленовая пленка.
Утеплитель – экструдированный пенополистирол минимальной толщиной 30 мм или пенопласт 5 см.
Демпферная лента по периметру комнаты.
Нагревательная труба (обычно металлопластик либо сшитый полиэтилен диаметром 16 х 2 мм), уложенная улиткой или змейкой.
Стяжка цементно-песчаная толщиной 8.5 см.
Напольное покрытие (иногда под ним делается пароизоляционная прослойка). Толщина зависит от материала, ламинат и линолеум займет до 1 см, керамическая плитка с клеевой смесью – около 20 мм.

Традиционная схема поверхностного обогрева делается без армирования

Итого общая высота «пирога» с покрытием из ламината составит 85 + 30 + 10 = 125 мм. Настолько высокие пороги не предусматривает ни один нормальный хозяин. Как решить проблему и реализовать напольный обогрев в подобной ситуации:

Демонтировать существующую стяжку до самого основания – грунта либо плиты перекрытия.
Так выглядит мультифольга — прочный материал с закрытыми воздушными камерами
Вместо теплоизоляционного слоя полистирола использовать мультифольгу толщиной до 1 см.
Уменьшить мощность стяжки до 60 мм. Конструкцию придется армировать кладочной либо дорожной сеткой размерами 150 х 150 х 4 и 100 х 100 х 5 мм соответственно.
Использовать настильные системы — «сухие» теплые полы, монтируемые в деревянных домах без стяжки. Суммарная толщина «пирога» — 6—10 см.
Обогревать половое покрытие электрической карбоновой пленкой вместо водяной системы труб.

Настильная система поверхностного обогрева, укладываемая сухим способом

Некоторые доморощенные умельцы не кладут утеплитель вовсе либо уменьшают мощность стяжки до 4 см. В первом случае половина выделяемой теплоты уйдет в подвал, грунт или к соседям снизу, во втором расширяющийся от нагрева монолит вскорости пойдет трещинами.

О том, как лучше сделать теплый пол в помещениях многоквартирного дома, более подробно и доступно расскажет эксперт на видео:

Это интересно: Как выровнять пол в деревянном доме — разбираем тщательно

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

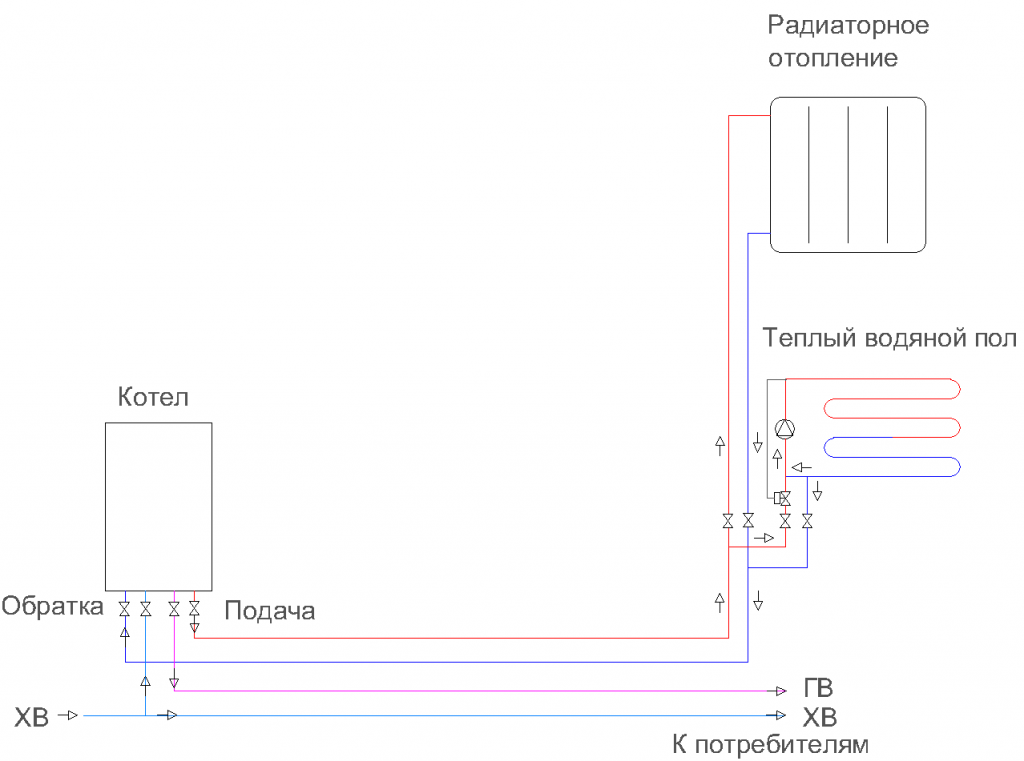

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

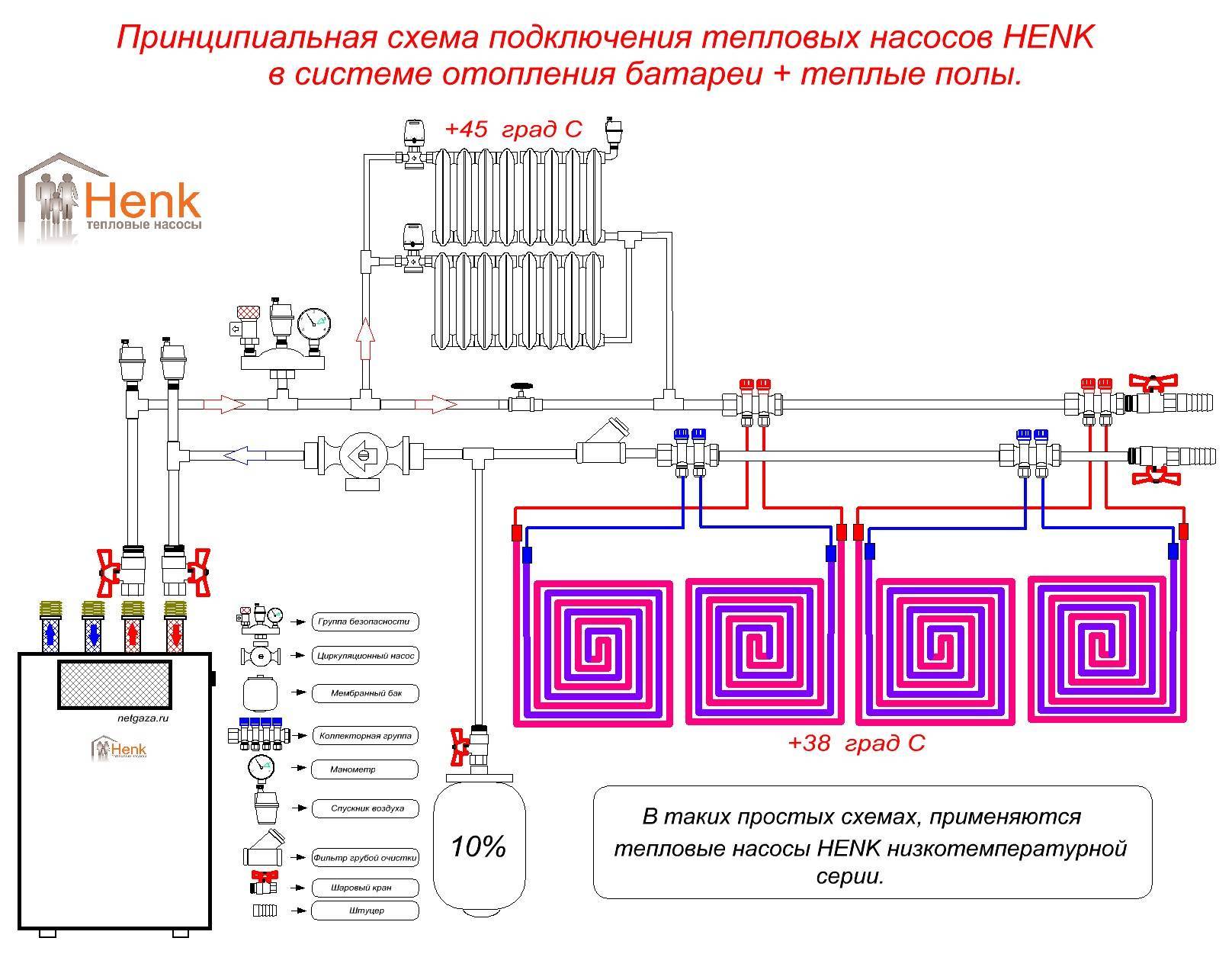

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
необходимость использования большого количества дополнительных составляющих процесса;
управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.

Монтаж теплого пола

Ключевой составляющей теплого пола является система труб и фиксаторов. Как упоминалось выше, существует две технологии монтажа теплого пола:

Сухая укладка (деревянная или полистирольная). В деревянных пластинах или пенополистирольных матах формируют каналы, в которые укладывают металлические полосы для труб. Это требуется для равномерного распределения тепла. Трубы должны быть в выемке. Поверх системы укладывают жесткий материал (ОСП, ГВЛ, фанера), а потом мягкое напольное покрытие. Допустимо уложить плитку на клей, ламинат и паркет.

Мокрая технология или укладка в стяжку состоит из разных слоев. Первоначально укладывают гидроизоляцию для предотвращения подтапливания соседей снизу. В частных домах этот слой можно пропустить и начать с утеплителя. Поверх укладывают трубы. Фиксация происходит при помощи ленты или сетки. Для безопасности труб можно положит армирующую сетку. Она распределит нагрузку, сохранив целостность труб. Теперь можно заливать стяжку. Обязательно использовать демпферную ленту по периметру помещения и в местах соединения контуров. Наверх этого «пирога» можно укладывать напольное покрытие.

Каждая из систем имеет свои плюсы и минусы. В некоторых случая допустимо использовать только определенный тип монтажа, независимо от его недостатков.

Выбор системы

Преимущества использования сухого монтажа:

Малый вес. Не каждый фундамент или перекрытие может выдержать нагрузку от водяного пола в стяжке. Минимальная толщина бетона над трубами составляет 3 см. При наружном диаметре трубы 3 см наименьшая толщина стяжки превысит 6 см. Учитывая высокую плотность бетона, вес будет значительным. Массу добавит плитка на клею. Если при расчете фундамента был заложен большой запас, то проблем не будет. В противном случае начнутся неприятности. При малейших подозрениях на слабость фундамента или перекрытий стоит монтировать теплый пол по деревянной или полистирольной системе.
Высокая ремонтопригодность. Несмотря на рекомендации использовать цельные бухты при укладке контура, со временем труба повреждается: случайно просверлили, лопнула из-за фабричного брака и др. Влажное пятно на бетонной поверхности говорит о повреждениях. Для устранения неполадок требуется разбить стяжку. Но местный ремонт может повредить рядом лежащие петли, расширив зону повреждения. Двойной шов в месте ремонта становится потенциальным местом следующей утечки.
Быстрый ввод. Теплый пол может эксплуатироваться только после окончательного высыхания бетона – более 28 дней. Включение системы до этого момента строго запрещено. Теплый пол на «сухой» стяжке используется сразу же после завершения монтажа.
Можно стелить на деревянный пол. Если черновой пол из дерева, то стяжка поверх не будет хорошей идеей. Даже если он выдержит вес конструкции, то эксплуатация теплого пола быстро разрушит древесину.

Причины использовать сухие технологии серьезные. Не стоит считать, что стоимость деревянного теплого пола стоит баснословных денег. Самыми дорогими элементами являются металлические пластины. Но они хорошо изготавливаются из листового алюминия. Главное — правильно гнуть, образовывая пазы для труб.

Полистирольная система теплого пола аналогичная деревянной.

Температурные требования к теплым полам

Согласно строительным нормам и правилам СНиП, температура поверхности пола не должна превышать допустимые показатели.

Наименование зоны	°С
Детская комната	24
Гостиная, спальня и кухня	26
Паркетные полы, ковровое покрытие	27
Коридор	30
Ванна с санузлом	33
Краевые зоны помещений	35

Максимальные показатели температуры пола нельзя превышать по двум причинам:

Контакт ног с сильно нагретой поверхностью вызывает венозное расширение вен.
От перегрева портится напольное покрытие (дерево рассыхается).

Применение системы ВТП в жилых помещениях допускается с температурой теплоносителя не выше 55 °С.

Подготовительные работы

Система водяного отопления может быть долговечной и чрезвычайно износостойкой, если провести монтаж по всем правилам. Прежде всего, необходимо подготовить поверхность к проведению контура.

Необходимо своими руками освободить пол от напольного покрытия, если оно имеется. Черновой пол должен быть «обнажен».
Система водяного пола может быть установлена лишь на ровную поверхность. При наличии трещин или иных изъянов на поверхности – необходимо их ликвидировать с помощью цемента. Наличие перекосов можно увидеть с помощью уровня.
Если неровности несущественные, то будет достаточно засыпать периметр ровным слоем песка. Некоторые специалисты рекомендуют использовать кварцевый песок. Поскольку это дополнительная теплоизоляция слоя.
Использование демпферной ленты – неотъемлемый этап работ. Ее приклеивают к стене по всему периметру комнаты, а также на стыке контуров. Данный материал поглощает вибрации и осуществляет дополнительную теплоизоляцию. Процесс быстрого нагрева и остывания, благодаря демпферу, не будет сулить разрушение стяжки. Для удобства и быстроты проведения этой процедуры рекомендуется приобретать рулоны с клеящейся стороной. На бетон лента крепится с помощью дюбель-гвоздей.

Подготовительные работы для водяного пола на этом завершены, далее необходимо подумать о монтаже теплоизоляции своими руками.

Коллекторная схема подключения теплого пола

Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.

Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу.

Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.

Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники.

Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

циркуляционный насос;
перепускной клапан;
воздухоотводчик;
фильтр;
смеситель;
запорные краны.

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
между обратной и подготовленной — смешанной водой постоянный байпас;
внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
собственная защита от перегрева;
встроенные сетчатые фильтры;
крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Причины популярности полов с обогревом

Идея подогрева напольной поверхности возникла давно. Теплый пол – это довольно эффективная современная система обогрева помещений за счет физических особенностей нагретых воздушных потоков. Разогретая напольная поверхность отдает тепло воздуху, который поднимается вверх и заполняет в комнате внутреннее пространство.

Пол с обогревом в отличие от отопительных батарей в квартире, выполняющих функцию тепловой завесы, равномерно прогревает воздух в помещениях. Кстати, эффективность данных систем больше на 30 – 40% по сравнению с традиционным способом теплоснабжения жилья с использованием радиаторов.

Комфортный температурный баланс обеспечивается благодаря перемещению воздушных масс, имеющих разную температуру нагрева – самая высокая температура наблюдается в нижних слоях воздуха. При радиаторном обогреве весь процесс происходит наоборот, ведь теплый воздух собирается вверху, а пол является в помещении наиболее холодным местом.

Обустраивать напольный обогрев стало модным в течение последних лет, поскольку теперь приобрести соответствующие стройматериалы и отопительное оборудование можно без проблем. Сейчас такой способ обогрева частных домовладений стал обычным делом, что невозможно сказать о многоэтажных домах.

Кстати, попытки самостоятельного монтажа теплого пола от центральной теплосети в небольших по площади помещениях в многоквартирных зданиях заканчивались в основном удачно, чего не скажешь о намерениях обустроить подогрев напольной поверхности во всех комнатах за счет централизованного поступления тепла.

Принцип работы системы обогрева пола при отоплении радиаторами

Трубопровод в самотечной системе отопления расположен с уклоном, поэтому, чтобы циркулировал теплоноситель, не требуется насос – кругооборот происходит на основании физических характеристик воды. Однако в трубопроводе системы обогреваемого пола нет уклона – для ее функционирования теплоноситель продвигается циркуляционным насосом.

Подключение к отоплению

Если рассматривать общую конструкцию, происходит следующее: когда есть электроэнергия, работают и радиаторы, и теплый пол. Если ее нет, насос останавливается, следовательно, обогреваемый пол перестает функционировать, однако радиаторное отопление действует. При восстановлении подачи электрической энергии насос автоматически включается, и обе подсистемы продолжают действовать в нормальном режиме.

Разводка теплого пола от насосно-смесительного узла

Модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Расчет

Первоначально подготавливается схема расчёта. Тёплый пол, радиаторы – это главные греющие компоненты в конструкции системы подогрева. Поэтому основные расчеты связаны именно с их параметрами, в частности, с совокупным объемом заполнения греющей жидкости. Приведем пример расчета энергии пола с подогревом. Среднестатистически комфортной считают температуру в 24°С. При подсчете его расчетное значение корректируют на величину теплопотерь. К примеру, возьмем бетонную стяжку покрывающую систему. Очевидно, что при прохождении через этот слой теряется определенное количество тепла, которое необходимо учитывать.

На заметку

В любом случае, если общие потери тепла больше, чем отдача, то речь может идти исключительно о дополнительном источнике питания.
