Установка инфракрасного теплого пола под плитку
Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.
Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.
Укладка лавсановой теплоотражающей подложки
Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.
Укладка сетчатого полотна
Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.
Клемма зажимается плоскогубцами
Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.
Используются кусочки битумной изоляции
Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.
Выемка для укладки провода
Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.
Изолируется конец провода
Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.
Заливается наливной пол
Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.
Укладка кафельной плитки
Видео – Монтаж классического типа ИК пленки под плитку
ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя
В целом же, такая система довольно надежна и отличается отменным качеством работы.
Способы фиксации теплоносителя
Существует несколько способов фиксации теплоносителя.
Арматурная сетка и стяжки
Крепление труб осуществляется к арматурной сетке с ячейками 10 х 10 см с помощью пластиковых стяжек. По мере укладки трубы к сетке ее фиксируют пластиковыми стяжками, обрезая выступающие хвостики. Трубу при помощи пластиковых стяжек закрепляют через каждые 1–1,5 метра. При изгибе трубы на 90 градусов достаточно использовать пару пластиковых стяжек, при изгибе на 180 градусов используют три стяжки. К плюсам этого способа относятся простота и надежность, а также доступность пластиковых элементов. К минусам относится трудоемкость работ, вероятность повреждения труб об сетку, особенно если они выполнены из металлопластика, при хождении по полу. В месте соприкосновения трубы и сетки могут образовываться пустоты, что приведет к снижению теплоэффективности пола.

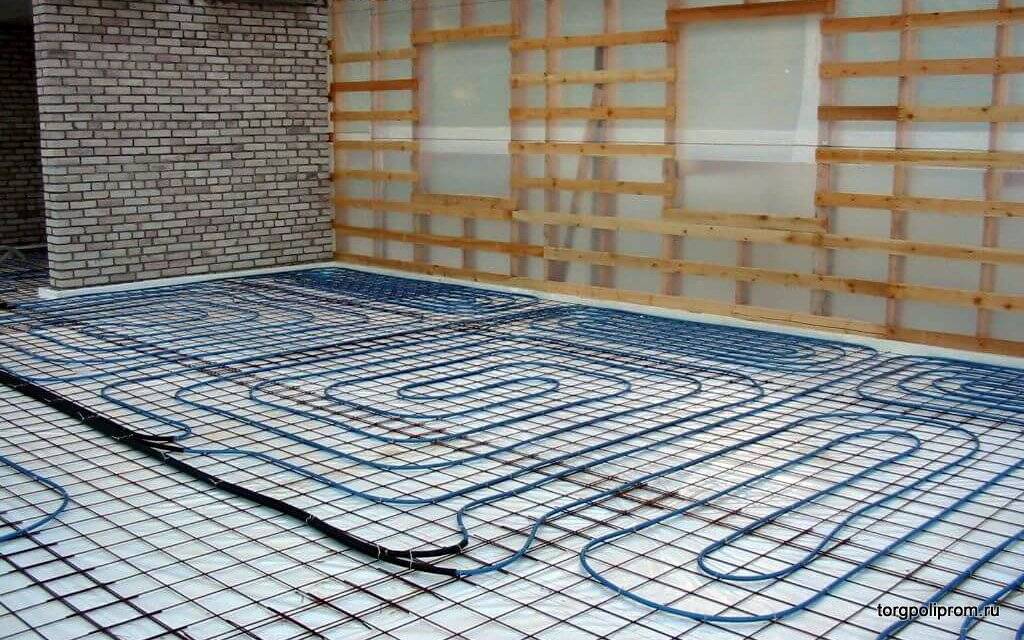

Фиксация труб к армирующей сетке стяжками
Арматурная сетка и пластиковые крепления
Производители предлагают специальные приспособления для фиксации труб к арматурной сетке. Благодаря фиксации сетки с помощью клипсы-крепления она и труба-теплоноситель приподнимаются над утеплителем. Это обеспечивает равномерное распределение стяжки под сеткой и под трубой. Тем самым сетка становится дополнительным армирующим слоем, а с поверхности трубы достигается максимальная теплоотдача.
Специальные пластиковые крепления
К плюсам такого способа фиксации теплоносителя относится:
- дополнительное армирование стяжки;
- отсутствие воздушных пустот и улучшенная теплоотдача;
- быстрая и простая укладка труб;
- меньше вероятность повреждения трубы.
К минусам относят более высокую стоимость креплений по сравнению с пластиковыми стяжками.
Пластиковые крепежи
Крепление трубы к пластиковым направляющим
Трубы можно фиксировать с помощью пластиковых направляющих, уложенных на гладкий пенополистирол. Длина их может быть разной, но чаще они имеют длину 50 см и вставляются друг в друга, закрепляясь на застежки. Таким способом они могут приобретать любой необходимый размер в зависимости от параметров помещения. Прежде чем фиксировать направляющие, необходимо заранее знать рисунок раскладки труб. Планки могут укладываться любым рисунком. Крепятся они к полистиролу П-образными пластиковыми скобами. Труба защелкивается жестко.
Из плюсов можно отметить быструю и удобную раскладку труб и их надежную фиксацию. Из минусов можно отметить сложность предварительной разметки и отсутствие дополнительного армирования стяжки.
Фиксация труб при помощи пластиковых направляющих
Укладка на пенополистирольные плиты с фиксацией
Плиты с бобышками требуют дополнительной фиксации. Бобышки играют роль направляющих, помогающих уложить трубу любым рисунком, а для их крепления используют якорные скобы. Их применяют и при креплении к фольгированному плоскому полистиролу.
Мат с бобышками
К плюсам относят распространенность таких крепежей и матов в строительных магазинах, бобышки защищают трубу от повреждений и позволяют облегчить процесс ее укладки. К минусам относится высокая стоимость плит и необходимость применять дополнительные средства фиксации труб.
Крепление с помощью пластиковых скоб
Мат с бобышками с фиксацией
Современные производители усовершенствовали пенополистирольные маты с бобышками, исправив их форму таким образом, чтобы они прочно удерживали трубы-теплоносители. Шаг укладки должен быть кратным 50 см. К плюсам относится надежная, прочная и удобная фиксация трубы. Такой мат одновременно является утеплителем и средством фиксации трубы. Перекрытие является жестким и под действием нагрузок не проминается, труба надежно защищена от повреждений. Помимо этого такой мат является отличным сочетанием цены, удобства и надежности. К минусам относится высокая стоимость плит.
Усовершенствованные бобышки надежно фиксируют трубу
Крепление на липучку
Новинка – крепление труб на липучку. Фиксация происходит за счет надежного сцепления ленты, обматывающей трубу и ворсистого основания. При укладке труба крепко прилипает к утеплителю. К плюсам относится скорость монтажа, удобство укладки и фиксации, отсутствие необходимости применять дополнительные средства крепления. Из минусов отмечают отсутствие разметки, что усложняет укладку. Есть предположение, что возможен сдвиг труб при хождении по полу.
Трубы с липучкой
Чем лучше всего утеплять пол в деревянном доме?
Утепление пола в деревянных домах производится с использованием разных материалов, обладающих одинаковыми характеристиками. В качестве простейших и недорогих утеплителей применяются песок или керамзит, которые насыпают слоем поверх напольного чернового настила, служащего вспомогательным основанием.
Данные материалы обладают достаточной гигроскопичностью, они предохраняют дерево от гниения, появления грибка и микроорганизмов, а также обеспечивают движение воздуха. Однако у этого способа теплоизоляции есть существенный недостаток: сыпучие нерудные утеплители со временем утрачивают свою гигроскопичность.
Вводное видео руководство
Загородный дом из бревен или бруса – экологически чистое жилище, поэтому к материалам для его утепления тоже предъявляются требования экологичности. Это поможет сохранить уникальную природную ауру! Раньше для утепления полов повсеместно применялись древесные опилки, гранулированные опилочные утеплители, опилкобетон, арболит, а также пенопласт. Но сегодня в продаже есть более удобные и эффективные материалы, которые также являются экологически безопасными.
Читайте так же про утепление пола на балконе
В настоящее время производители выпускают широкий ассортимент теплоизоляторов. Утеплять полы в деревянном доме они предлагают минеральной ватой, произведенной на основе базальта, каменной крошки или шлаков, эковатой, сделанной из целлюлозы, стекловолокном, пеноплексом, пенополистиролом, пенофолом, изолоном и другими современными материалами. Обычно их же используют для теплоизоляции стен, мансарды и кровельных перекрытий. Каждый утеплитель имеет свои особенности, поэтому, выбирая материал, нужно учитывать его плюсы и минусы.
В то же время существуют общие требования ко всем материалам-теплоизоляторам. Они должны быть легкими (не утяжеляющими конструкции деревянного строения), прочными, безопасными, несложными в монтаже и, естественно, обладающими низкой теплопроводностью.
Утеплитель подбирают с учетом параметров постройки, при этом избежать утечки тепла возможно только при грамотной организации теплоизоляции.
Стекловолоконная и минеральная вата – это материалы, отличительными характеристиками которых являются плотность, низкая теплопроводность, хорошее шумопоглощение, долговечность, доступность, экологичность, негорючесть, химическая устойчивость, водостойкость и высокий уровень теплоизоляции, поэтому они чаще всего применяются для утепления пола в деревянном доме.
Иногда недобросовестные производители применяют для соединения волокон в данных материалах вредные фенолформальдегидные смолы. Несоответствующая экологическим требованиям стекловата имеет желтоватый оттенок, а минеральная вата – коричневатый оттенок.
Пенополистирол и пеноплекс – современные материалы, которые напыляются на поверхность вспомогательного пола и заполняют пространство между лагами. Они отличаются такими качествами, как экономичность, низкая теплопроводность, минимальный уровень водопоглощения, стабильность формы и объема, экологичность, биоустойчивость, эффективность и долговечность.
Благодаря низкой стоимости и удобству в работе, пенополистирол и пеноплекс применяются в деревянных домах для утепления пола и других конструкций. Качественный пенополистирол должен быть абсолютно сухим, без присутствия летучих соединений, которые при повышении температуры могут выделяться и причинять вред здоровью.
Акриловые и латексные связующие, применяемые в производстве данных материалов, являются безопасными для человеческого организма. Это подтверждается сертификатами качества.
Основными производителями материалов для теплоизоляции строений на сегодняшний день являются компании: Изовол, Изорок, Изорус, Кнауф, Роквул, Урса и другие.
Не зависить от ЖКХ ? — узнайе подробнее о индивидуальном отоплении в квартире
Что такое пенополистирол
Пенополистирол является вспененным полимерным веществом. Производится вспениванием массы при помощи добавления в неё низкокипящей жидкости. Вследствие чего, образуются гранулы с водонепроницаемой оболочкой.
Затем, на них воздействуют горячим паром, что приводит к их увеличению до 30 раз. Гранулы, соединяясь между собой, образуют пенополистирольные плиты, имеющие высокую плотность. Это изделие уникально, так как, несмотря на свою лёгкость и воздушность, способно противостоять давлению и сжатию.
Немецким учёным удалось получить данный материал в 20 века, в результате синтеза стирола — химического вещества, которое было выделено при нагреве смолы Стиракс.
Аналоги пенополистирола
Существует ряд материалов, которые так же можно применять в качестве теплоизоляции, но по своим характеристикам они значительно уступаю пенополистиролу.
К ним относятся:
- Пробковая плита — имеет высокую стоимость.
- Минеральная вата — плохо переносит влагу, не подходит при монтаже по грунту, и противопоказана при обустройстве водяного тёплого пола.
- Вспененный полиэтилен — тяжесть стяжки приводит к значительному уменьшению его толщины.
- Пенопласт — для тёплых полов менее подходящий материал, так как имеет хрупкую структуру и недостаточную жёсткость. Он может использоваться в тёплых системах, но при отсутствии нагрузки.
Преимущества и недостатки системы
- высокая энергетическая эффективность;
- надежность;
- длительный, не менее 50 лет, срок службы.
ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.
Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.
Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.
Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.
При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция
К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.
Процесс укладки теплого покрытия под плитку
В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.
Как уложить теплый пол, состоящий из нагревательных матов
Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:
- максимальная толщина матов составляет 3 мм;
- наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
- сетки обеспечивают проникновение материала для стяжки или клея для плитки.
- Укладка при помощи матов имеет такие особенности:
- перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
- после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.
Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.
Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:
- просчитайте его глубину так, чтобы это не мешало укладывать плитку;
- располагайте канал на одинаковом расстоянии от кабельных витков;
- канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.
При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.
Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.
Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки
Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:
- сделайте поворот и разрежьте сетку поперек;
- разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
- возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
- удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
- если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.
А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.
Окончательный этап укладки выглядит следующим образом:
- после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
- покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
- когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.
Особенности укладки электрического пола с инфракрасной пленкой
Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.
Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.
Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.
Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.
Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.
Укладка гидроизоляционного слоя: правильный монтаж
В качестве гидроизоляционного материала монтажники применяют прочную паронепроницаемую полиэтиленовую плёнку. Её расстилают на ровной рабочей поверхности.
Далее, по периметру комнаты укладывают демпферную ленту. В подобной ситуации появляется немало проблем.
Нужно иметь в виду, что укладка демпферной ленты должна быть аккуратной и идеально ровной.
Иногда, некоторые монтажники кладут её небрежно — они думают, что заливке стяжки из бетона лента все равно станет ровной и займёт нужное положение.
В итоге вдоль ленты при заливке бетоном появляются «карманы» из воздуха, которые не утепляют, а охлаждают жилое помещение.
Особенности укладки
Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.
Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.
Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.
- Последовательность выполнения действий при укладке изоляционных плит:
- На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
- Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
- Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.
Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.
Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта
Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.
Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.
Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.
Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами. Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.
Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло
При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.
При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем
Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции
Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.
Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.
На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.
Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева
Важный момент:
Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.
Следующий этап — укладка труб теплого водяного пола. Расскажем все об их выборе и способах монтажа в отдельной статье.
Несколько слов о безопасности
Пленочные полы считаются безопасными для здоровья людей. Они не оказывают негативного воздействия на организм во время работы
Но с другой стороны, их важно правильно смонтировать, заизолировав все контакты, чтобы избежать поражения электрическим током. В остальном они полностью безопасны
Электромагнитного излучения бояться не стоит – его уровень ничтожно мал для того, чтобы причинить вред.
Инфракрасный теплый пол
Бытует мнение, что благодаря наличию таких полов в доме улучшается микроклимат. А также некоторые отмечают снижение рецидивов появления аллергических реакций на что-либо.
К каким последствиям могут привести ошибки при монтаже ВТП
При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления. Трубы должны располагаться строго горизонтально
Трубы должны располагаться строго горизонтально
Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.
Контур должен быть цельным
Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно
После заливки стяжки найти место утечки будет крайне сложно.
Все испытания проводят до заливки стяжки
Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.
Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.
После заливки стяжки пользоваться теплым полом можно через 28 дней
